科学的なフィットネス、正確なリハビリテーション、人間の動きの深い理解を追求する今日、筋電図 (EMG) 技術はもはや病院だけのものではありません。徐々にジム、スポーツチーム、研究室にも導入されつつあります。これらはすべて、主要コンポーネントである電極に由来しています。-特に表面筋電図電極は高感度の「マイク」のように機能し、筋肉の活動をリアルタイムで「聞いて」「見る」ことができます。-この記事では、この素晴らしいツールの包括的な分析を提供します。
Ⅰ．表面筋電図電極: 正確には何ですか?

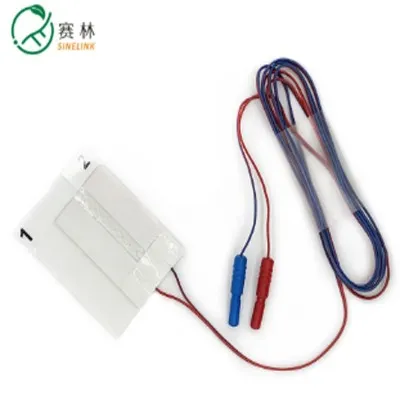

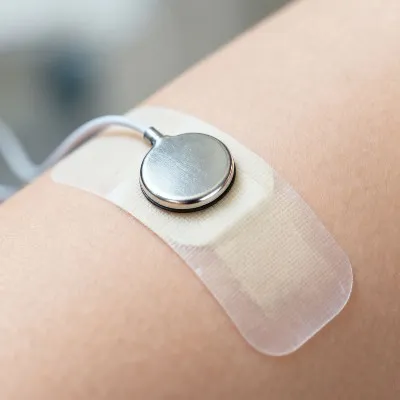

表面筋電図電極が最も一般的です筋電図私たちが遭遇する信号取得装置。これらは通常、導電性材料（塩化銀など）で作られた小さなセンサーで、導電性ゲルで事前にコーティングされた接着パッチの中央にカプセル化されています。-皮膚に塗布すると、完全な生体電気信号取得ユニットが形成されます。
彼らの中心的な任務は、興奮時に皮膚の下の筋肉群によって生成される生体電気信号を捕捉することです。脳が「収縮」コマンドを発行すると、数千の筋線維が同時にまたは非同期に小さな活動電位を生成することを想像してください。これらの電気信号は、交響曲のさまざまな楽器の音のように、組織液、脂肪、皮膚を通って伝わり、最終的には皮膚の表面の電極によって「聴取」されます。電極の役割は、これらの生理学的活動を、測定、記録、分析できる電気信号に変換することです。
Ⅱ． -詳細な原則: どのように機能するのか?
その仕組みを理解するには、単純化したモデルが必要です。標準シングルチャンネル表面筋電図検査（EMG）-通常、取得システムには 3 つの電極が含まれます。
2 つの収集電極: これらは「マスター マイク」であり、ターゲットの筋肉の腹部に筋線維の方向に沿って互いに平行に配置されます。それらは、その領域内の 2 点間の電気信号の差を捕捉する責任があります。
1 つの参照電極: 通常、これは骨などの電気的に「静かな」場所に配置されます。その機能は共通の基準点として機能し、アンプが環境内の遍在するコモンモード干渉（50/60 Hz の電力周波数干渉など）を排除できるようにすることです。-
ワークフローは次のとおりです。
信号の捕捉: 筋肉によって生成された活動電位は組織内に伝導され、常に変化する電場を形成します。 2 つの取得電極は、それぞれの位置で電圧を感知します。
差動増幅: これは最も重要なステップです。アンプは 2 つの取得電極間の電圧差を計算し、この差を増幅します。環境内のほとんどの干渉信号は、両方の収集電極に同時に均等に影響を与えます。この「ノイズ」は、差分計算プロセス中にほとんど相殺されます。筋肉から発生する実際の信号は、伝播遅延と 2 つの電極間の強度差により、その差が保存され増幅されます。このプロセスにより、信号品質が大幅に向上します。
フィルタリングとデジタル化: 増幅された信号は一連のフィルタを通過して、極低周波のモーション アーティファクトや高周波の環境ノイズが除去されます。最終的にデジタル信号に変換され、よく知られた変動筋電図 (EMG) 画像としてコンピュータ画面に表示されます。-
Ⅲ．ベスト プラクティス: 高品質の信号を取得するにはどうすればよいですか?{1}
信頼性の確保表面筋電図検査 (EM)G) 信号は単に「電極を取り付ける」ことをはるかに超えています。次の手順が重要です。
正確な電極の配置: これは最も重要なステップです。電極は対象となる筋肉の筋腹部-運動単位が最も集中している筋肉の最も厚い部分-に配置し、筋線維の方向と平行に向ける必要があります。配置が間違っていると、信号が弱く歪んだり、ターゲットの筋肉の活動を完全に取得できなくなったりすることがあります。操作に関しては、専門的な電極配置ガイドライン (SENIAM 標準など) を参照することをお勧めします。
徹底的な皮膚の準備: 皮膚、特に表面の角質層と皮脂は電気信号の伝導性が悪く、EMG 信号を大幅に減衰させたり歪めたりします。したがって、電極を取り付ける前に、次のことを行う必要があります。
洗浄: 75% アルコール綿棒で取り付け部分を強く拭き、皮脂や古い角質を取り除きます。
必要に応じて脱脂します。油分が多すぎる場合は、洗浄プロセスを繰り返します。
必要に応じて軽い角質除去: 髪の毛が豊富な部分や角質層が厚い部分は、肌がわずかに赤くなるまで、目の細かいサンドペーパーや専用のスクラブで優しく角質を取り除きます。このステップは皮膚インピーダンスを大幅に低下させ、信号対雑音比を改善する鍵となります。--
クロストークの低減: 表面電極は広い「リスニング」範囲を備えています。近くの筋肉（特に相乗筋肉）が強く収縮すると、その電気信号がターゲット電極に「漏れ」、「クロストーク」を引き起こす可能性があります。データを解釈するとき、特に深部の筋肉や小さな筋肉グループを分析するときは、この可能性を考慮する必要があります。
Ⅳ．主なアプリケーションシナリオ
表面筋電図検査 (SEMG)非常に幅広い用途があります。
スポーツ科学: さまざまな動作中のアスリートの筋肉の活性化シーケンス、調整パターン、疲労レベルを分析して、テクニックとトレーニング プログラムを最適化します。
リハビリテーション医学：脳卒中患者の筋活動能力の判定など、患者の筋機能回復を客観的に評価し、リハビリテーショントレーニングを指導します。
人間工学: 作業姿勢が筋肉負荷に及ぼす影響を評価し、筋骨格系疾患を予防します。
バイオフィードバック: 患者またはユーザーが筋肉の活動をリアルタイムで確認し、特定の筋肉を積極的に制御またはリラックスさせる方法を学習できるようにします。
結論
表面筋電図電極は、筋肉活動の世界への最初で最も重要な非侵襲性の窓です。{0}シンプルで使いやすいですが、電気生理学と信号処理の奥深い原理が含まれています。それらを正しく理解し、厳密に使用することは、トレーニング、リハビリテーション、研究を科学的に導くための信頼できるデータを取得するための基本的な前提条件です。高品質であることを忘れないでください。- 筋電図 信号は、よく準備された皮膚表面と正確に配置された電極から始まります。-
